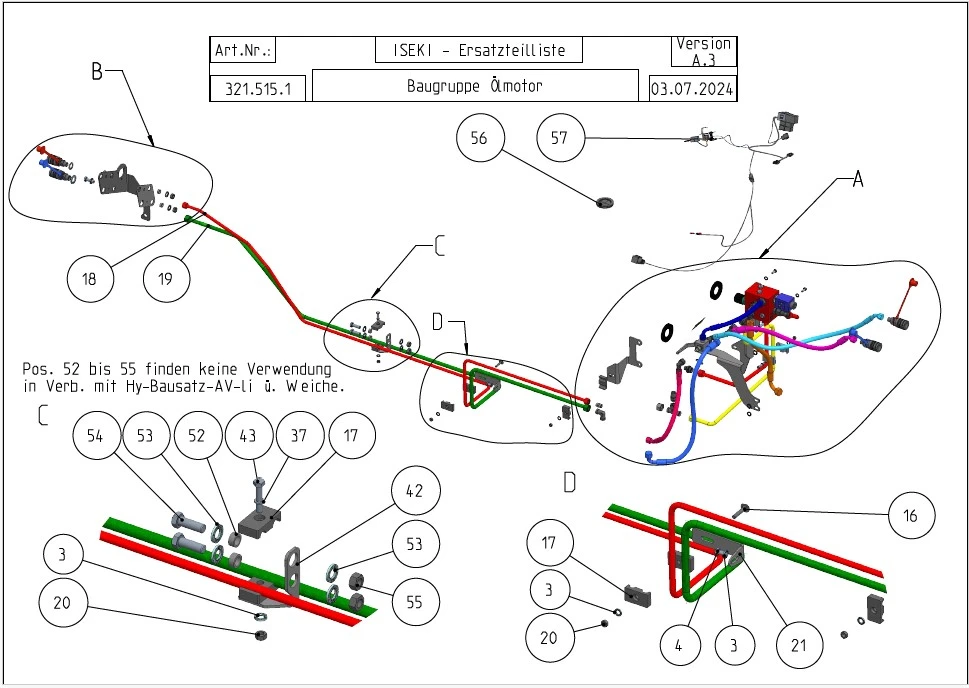

Baugruppe Ölmotor TG6507 AGL 321.515.1
Ersatzteile (57 Teile)
1
I-1010-023
2
E-Stgr. mit MT, 70l, 0-50l einstellb., DBV 160
3
RIP-8_4-16-2_5
4
ISO 4017-M8x20
5
RIP-10,5-20-2,
6
ISO 4017-M10x30
7
Gummit ülle, gelocht 32-64-2,5
8
Halter Hy-Anschluss u. 0lmotor v. l i.
9
Hydraulikmuffe 12A-12L
10
Hydraulikmuffe 12A-15L-Schott
11
Staubstecker. rot. Gr .3
12
Staubstecker. blau. Gr .3
13
DIN 127-A18.2
14
DIN 127-A22.5
15
Halter Leitung
16
DINENISO 8677-M8x40
17
Rohrhalter 2-fach 15-12
18
HY-Leitung-Ölmotor v.li. Druck
19
HY-Leitung-Ölmotor v.li. Rücklauf
20
Mutter DIN 934 MB
21
I-1010-021
22
I-1010-024
23
3_2 Wegeventil 12L
24
Aufkleber Ölmotor hinten-vorne
25
RIP-6_4-12-2
26
ISO 4017-M6x16
27
Schwenkwinkel 12L
28
Einschraubstück 12L-M22x1,5-
29
Einschraubstück 15LIM22x1.5
30
Schwenkwinkel EVW 15 L
31
Einschraubstück 15L. 3/8-WD
32
HY-Leitung Pumpe
33
Einschraubstück 15L/1/2NPT
34
T-Verschraubung 15L m. Mutter
35
Verschlusstopfen 15L
36
Rohrhalter 15er
37
DIN 7980-A8.1
38
ISO 4762 - M8x35
39
L-Verschraubung 15 L
40
HY-Leitung-Tank
41
HY-Schlauch-400-15L-DKR1/2"90°
42
Halter für HY-Leitung Ölmotor vorne
43
ISO 4017-M8x40
44
Verbinder G 12 L
45
Winkel W 15 L
46
HY-Schlauch-350-12L-90°
47
HY-Schlauch 2S-430-12L-4S
48
Hydraulikschlauch 2SC12-750_DK015L-DK015L90 °
49
Hy-Schlauch 750-12L-45°
50
Hy-Schlauch 725-15L-45°
51
Hal ter Hy-Anschluss u. Olmotor v. l i.
52
Distanzbuchse 18x12,5x8
53
RIP-12_5-24-3
54
ISO 4017-M12x35
55
Mutter DIN 934-M12
56
Gummitülle kreuzgeschl. 59-68-10
57
I-1053-003
