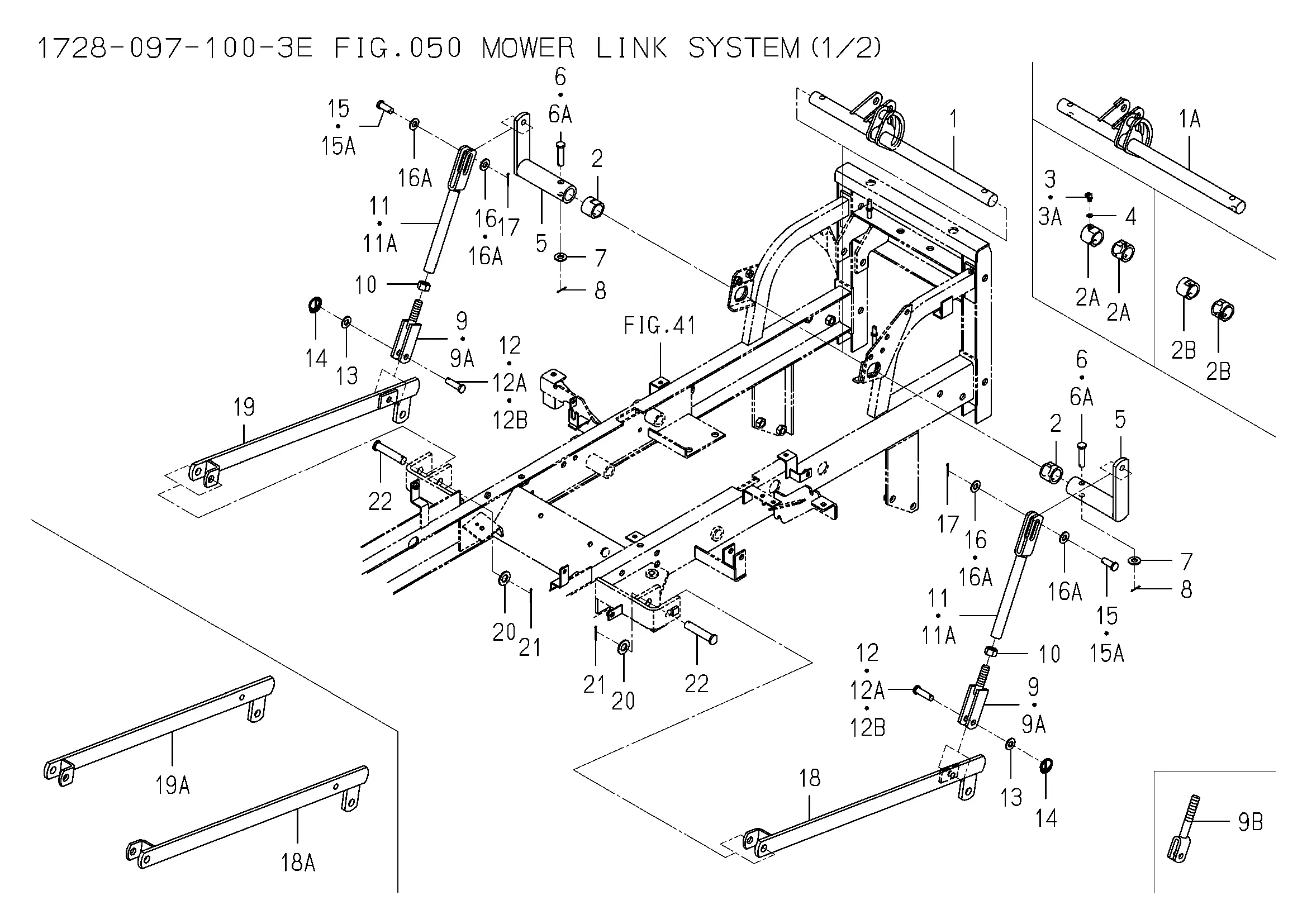

Aushebung Mähwerk
Ersatzteile (63 Teile)
1
Gestänge
1A
Gestänge
2
Buchse
2A
Buchse
2B
1728-553-012-10
3
V762-150-000-00
3A
NIPPLE,GREASE
4
V401-160-006-00
5
ARM/LIFT COMP
6
Bolzen 12x50
6A
PIN/12X48
7
V411-260-012-00
8
V500-163-002-00
9
Gabelkopf, unten
9A
LINK/LOWER COMP
9B
LINK/LOWER COMP
10
V334-260-016-00
11
Spannstrebe
11A
Spannstrebe
12
PIN/12X42
12A
1728-553-007-00
12B
PIN/12X33
13
V411-260-012-00
14
CLIP,PIN
15
1728-553-007-00
15A
PIN/12X33
16
V411-260-012-00
16A
V411-260-012-00
17
V500-163-002-00
18
ARM/MID/LH/22 COMP
18A
1728-553-520-20
19
Arm, Aushebung, rechts
19A
1728-553-530-20
20
V411-260-016-00
21
V500-163-003-00
22
PIN/16X78
23
Halter
24
BOLT/M12X30/7T
25
WASHER,SP/M12
26
Spindel
26A
Spindel, Befestigung mit Mutter
27
V500-162-502-50
28
V411-260-012-00
29
Platte 53x70
30
GROMMET
31
GROMMET/9
32
SPRING/HC084
33
V411-260-012-00
34
Drehknopf (Aufnahme mit Spannstift)
34A
1120-311-003-00
34B
Drehknopf, Höhenverstellung (mit Innengewinde)
34C
1725-553-007-10
35
Stift
35A
NUT/M10
36
Aufkleber, Drehknopf Höhenvers SSM60M, TM2125
37
Gewindebuchse
38
Buchse 13x17x22
39
V411-260-012-00
40
V500-162-502-50
41
Steckbolzen, 8x195mm
42
Aufkleber, Höhenverstellung
43
WASHER,PL/M8
44
PIN,SPLIT/2X20
