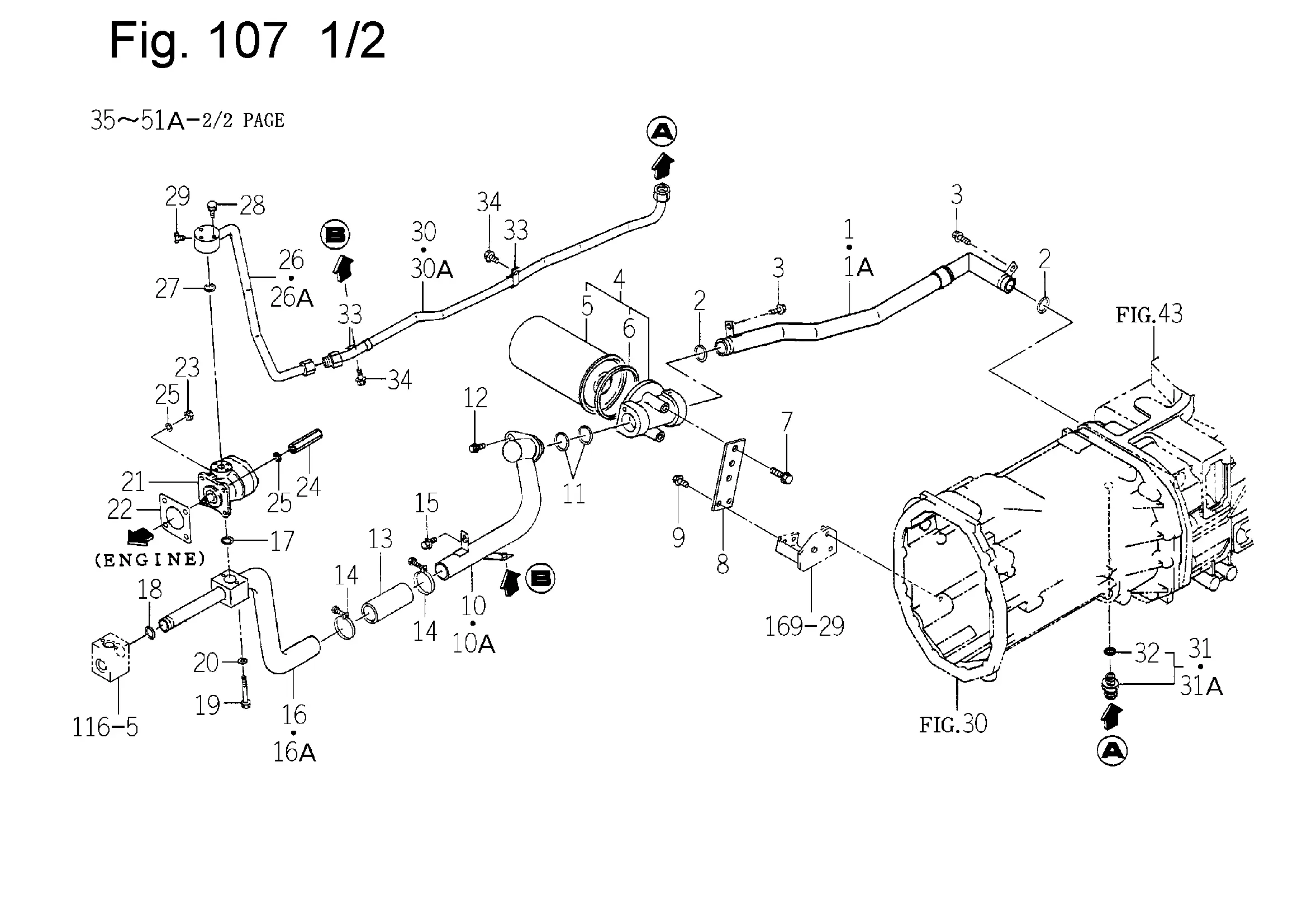

Hydrauliksys. HST-Betät. elektr.
Ersatzteile (93 Teile)
1
Leitung
1A
1742-508-210-30
2
O-RING/1A,P28
3
V231-360-801-20
4
Filter, kpl.
5
Hydraulikfilter
6
Dichtung
7
V231-361-002-50
8
1747-508-071-00
9
FLANGEBOLT/M8X16
10
1742-508-340-00
10A
1742-508-340-10
11
O-RING/1A,P28
12
FLANGEBOLT/M8X16
13
Schlauch
14
J061-232-040-00
15
V231-360-801-20
16
1747-508-200-00
16A
1747-508-200-10
17
O-RING/1B,P20
18
RING/O
19
V200-360-606-00
20
V401-160-006-00
21
PUMP/GEAR ASSY
22
PACKING,OIL PUMP
23
NUT/M8
24
NUT/M08
25
WASHER,SP/M8
26
1746-508-210-00
26A
1746-508-210-10
27
O-RING/1B,P20
28
BOLT,S/M6X40/7T
29
PLUG/SCREW/SEAL
30
Hydraulikleitung, Druck
30A
1742-508-310-10
31
Adapter, 3/8"
31A
1729-508-290-10
32
O-RING/1B,P14
33
1675-508-003-00
34
V231-360-801-20
35
Ventilblock
35A
K200-114-000-20
36
Ventil
36A
VALVE/PRV/B ASSY
37
O-RING/1B,P20
38
O-RING/AS568/013
39
O-RING/AS568/014
40
O-RING/AS568/015
41
Ventil
42
O-RING/1B,P20
43
O-RING/1B,S16
44
FILTER/LINE/12X18X15
45
PLUG/SCREW/SEAL
46
Ventil
47
O-RING/1B,P20
48
O-RING/1B,P10A
49
O-RING/1B,P12
50
O-RING/1B,P14
51
Leitung
51A
1742-508-270-10
52
Adapter, 3/8"
52A
1729-508-290-10
53
O-RING/1B,P14
54
Steuerventil
55
Abdeckung
56
V211-260-806-50
57
V211-260-805-00
58
VALVE,RELIEF ASSY
59
O-RING/1B,P12
60
O-RING/1B,P18
61
Ventil
62
O-RING/1B,P10A
63
RING/BACK UP
64
Manschette 11x21x3
65
Sicherungsring
66
SEAL,DUST
67
O-RING/1B,P22
68
O-RING/1B,P16
69
NUT/M10
70
1568-507-001-10
71
COVER/SHAFT COMP
72
V201-260-802-00
73
NUT/M8
74
KNOB
75
SCREW/M6X40
76
V401-160-006-00
77
PIPE/PTO/H COMP
78
ADAPTOR/PF1/4 ASSY
79
O-RING/1B,P11
80
ADAPTER/L/PF1/4 ASSY
81
O-RING/1B,P11
82
HOLDER/10
83
V231-360-801-20
